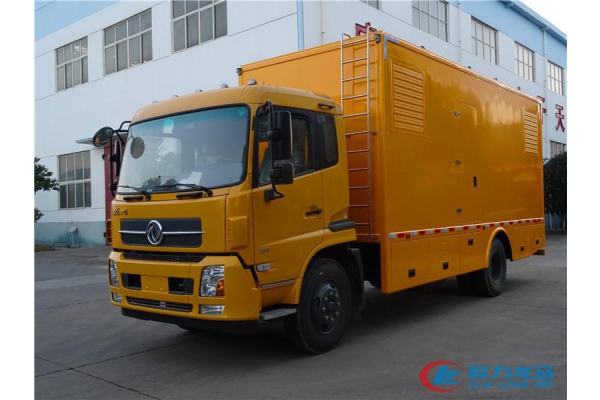

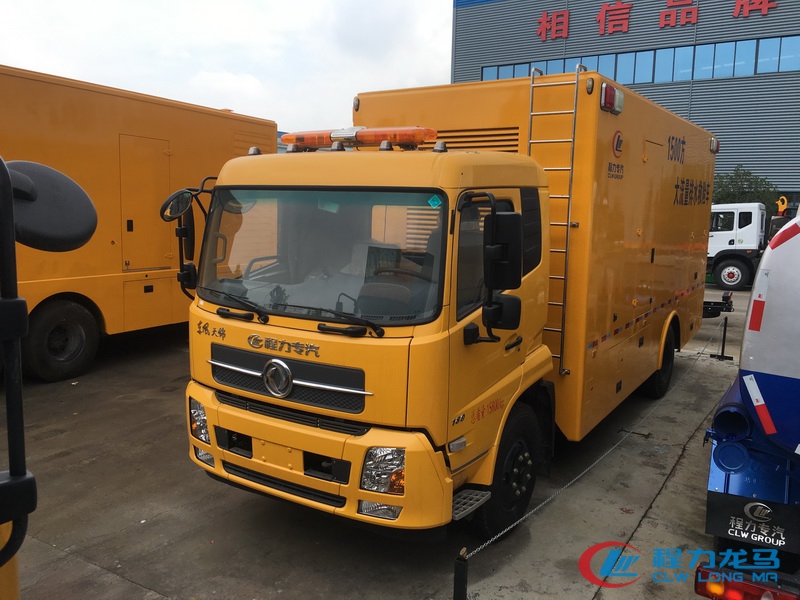

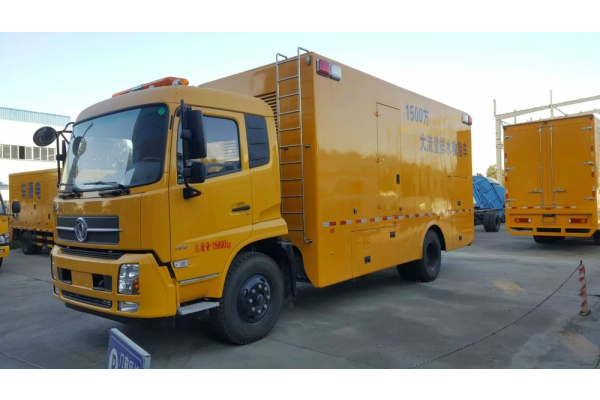

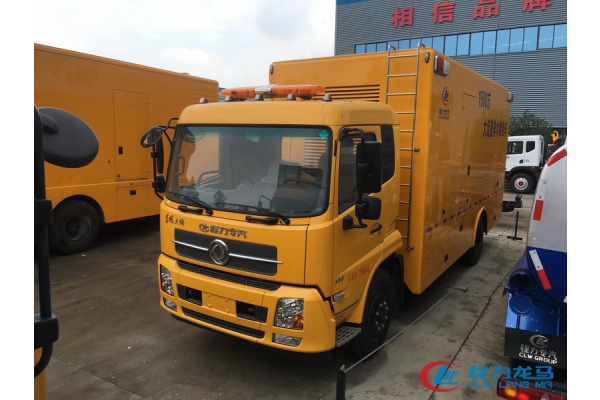

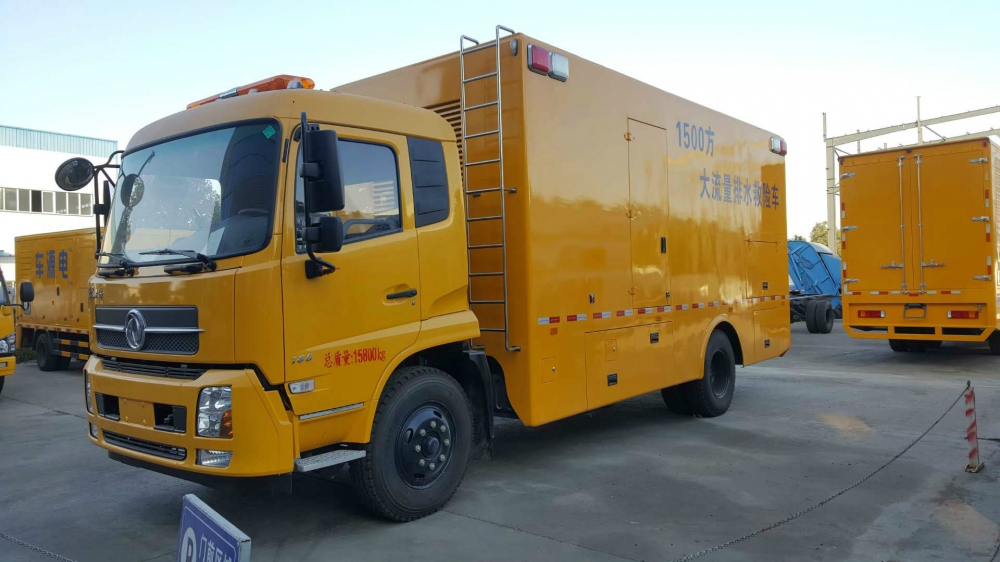

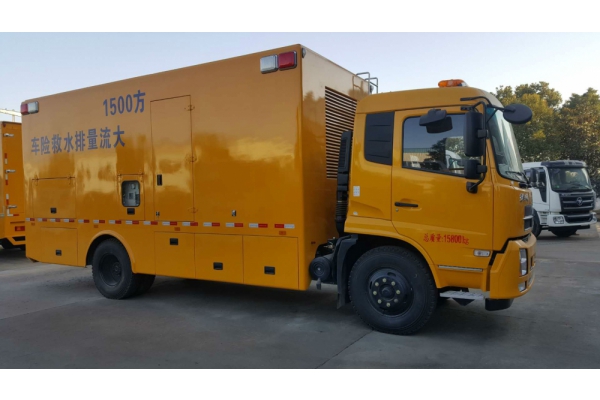

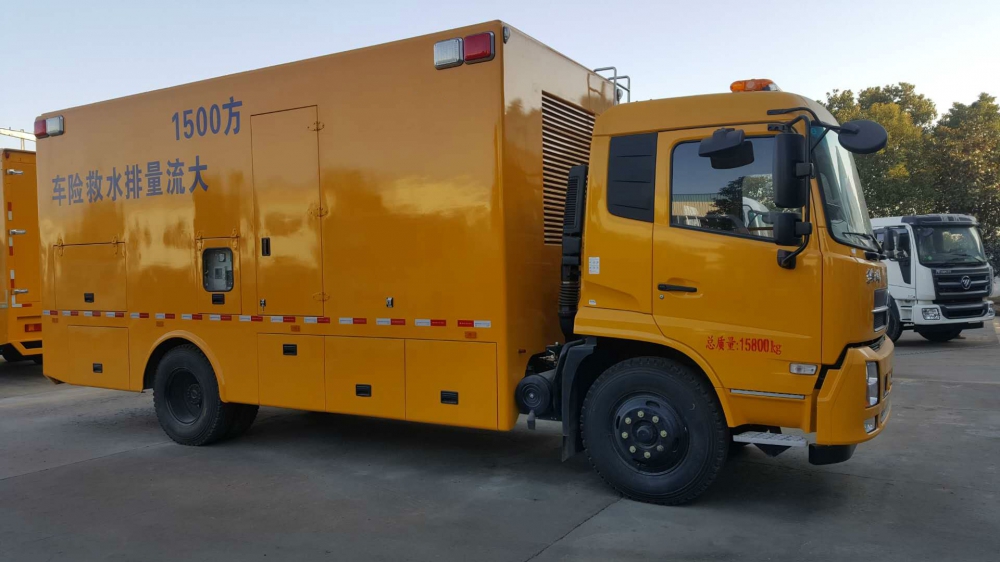

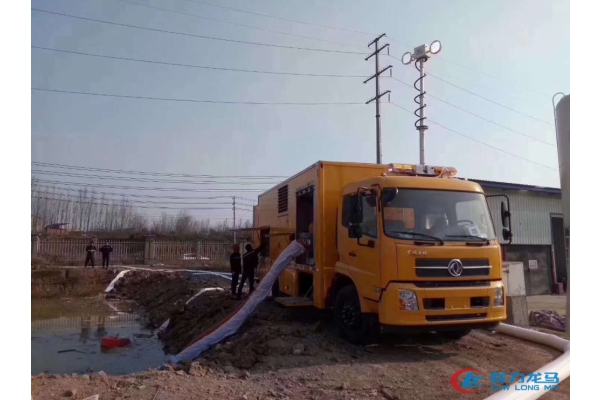

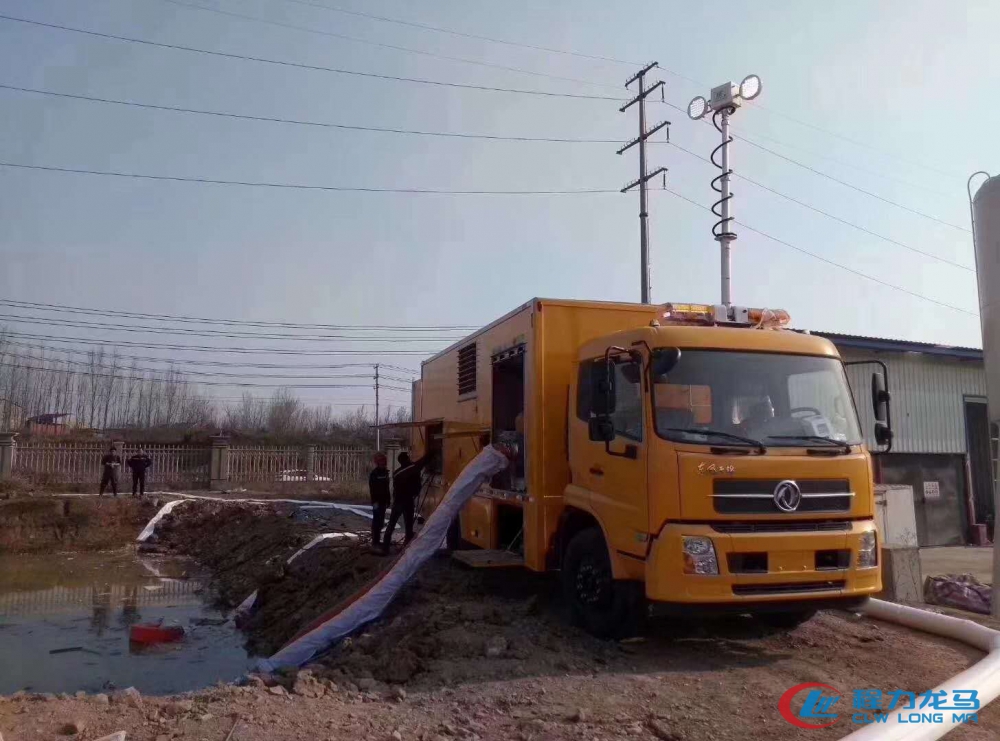

东风天锦应急排水救险车(1600方)

整车尺寸

8280×2480,2550×3250,3420,3600mm

箱体尺寸

6300×2500×2470mm

总质量

17700,16700KG

整备质量

17570,17505,16570,16505KG

燃油种类

柴油

排放标准

GB17691-2018国Ⅵ

钢板弹簧形式和规格

8/10+8

轮胎规格

10.00R20 18PR

轴荷（kg）

6500/11500

轴距

4700mm

高车速

89km/h

排量（ml）

6200

发动机型号

B6.2NS6B210

功率(KW)

154

准乘人数

2人

侧防护形式

围裙式

发电机组参数

详见主要性能参数

潜水泵参数

详见潜水泵检测报告

1

车辆

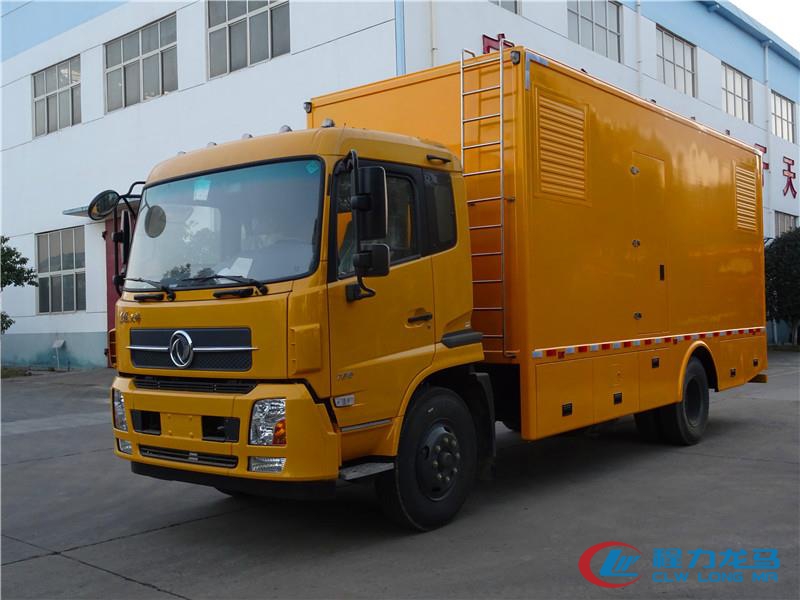

1、底盘采用东风天锦： DFH1180EX8 ，发动机型号：B6.2NS6B210 ，发动机功率154kw，燃油类别: 柴油。 排放标准： GB17691-2018国Ⅵ。
2、整车总质量：16700KG,轴距4700mm,整车长：8280mm ，宽度：2480,2550mm，高度3250,3420,3600mm。
3、驾驶室配空调、助力转向、倒车影像。
4、驾驶室顶部安装应急照明灯具，升降高度2.5m，可360度旋转。
5、车厢安装爬梯，方便车顶检修。
6、配置标准储物货架
7、整车颜色工程黄。
8、车辆有公信部公告,能在采购地合法上牌。

2

车厢

1、厢体外形尺寸：6300×2500×2470mm。
2、厢体：具备运输、防雨、防火、阻燃、防尘、防锈、降燥，隔震、长期抗震结构。外部钢材为优质冷轧钢板，表面处理平整，内衬优质冷轧钢板折弯骨架，强度牢固，配重合理。
3、厢体一体化钢体结构设计, 顶部平坦。厢体采用骨架式夹层形式，外蒙皮采用厚1.5mm优质防锈处理的汽车专用冷轧钢板，中间骨架采用防锈处理后的钢管焊接，顶层、侧围内、外层之间填充长时间使用对人体无害的防火阻燃环保吸音棉，外层铺盖一层阻燃金属布，内饰采用1.2mm厚网孔板。底板采用钢结构底框架,上表面铺厚3mm花纹钢板。

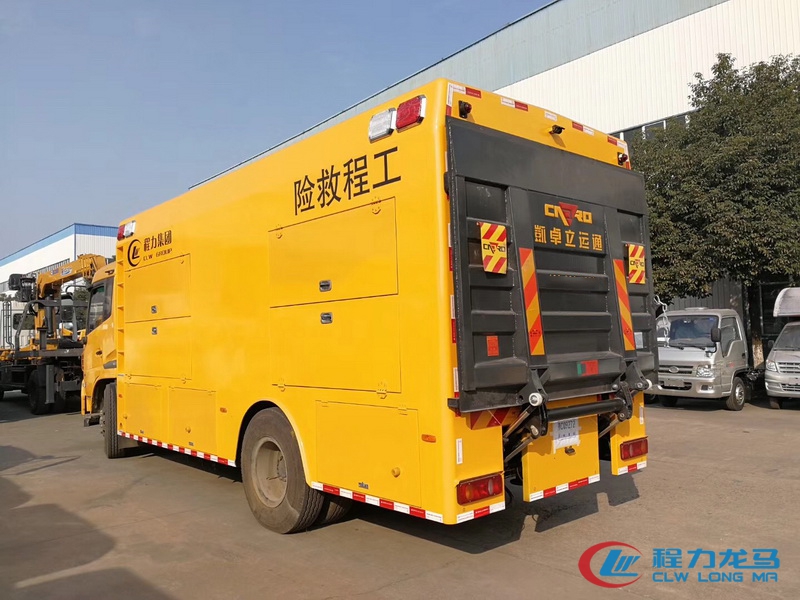

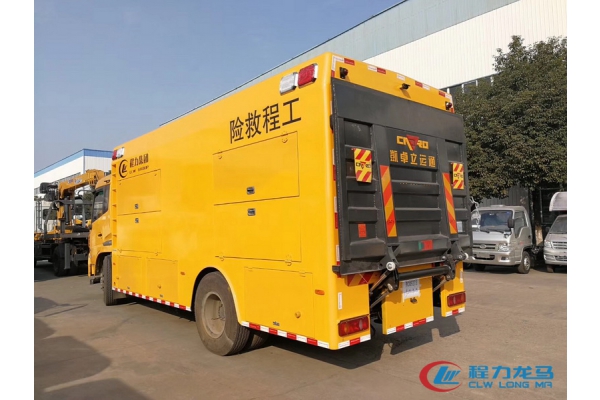

4、车辆厢体采用整体包覆式，厢体两侧下部设置裙边式,全封闭式结构，顶部为圆弧型，尾部有转向灯、刹车灯、尾灯、雾灯，箱体表面光滑平整。车厢靠驾驶室前部为休息室，休息室内带折叠坐椅及折叠桌，往后为机组室，机组室左、右侧布置进排风百窗，设置机组检修门一个，下置登车踏步梯，车厢后端为后双开门。右侧排风百叶窗下部为维修观察舱门。左侧下围设置有工具箱及功能舱门等。右侧下围设置有汽车油箱舱、液压控制舱等。
5、车厢尾部配置标准储物货架让出水带、加长电缆等附件存放有序、互不干涉，让紧急排水抢险变得更加快捷、有效。
6、厢体喷漆：工程黄，与车头同一颜色；
7、厢体的使用寿命达10年以上。

3

移动电源系统

1、发电机组采用东风康明斯，额定输出功率100KW，满足水泵及整车设备电力需求。
2、系统三相四线制，额定电压线电压380V±10%，相电压220V±10%；调速/级别：电子/G2级，高精度电子调速系统。
3、机组油箱容积300升，可满足发电机组持续8-10小时使用
4、与水泵控制柜数量相等的额定输出接口（额定电压、电流与水泵匹配）
5、采用智能控制系统，集中控制 ，带机组控制屏，中文界面，可显示水温、油压、速度、电流、电压等，具有自动障碍保护功能，选用优质电气元件，性能稳定，箱体尾部配置接地防护装置，安全可靠
6、车辆上有存放接地线及接地桩的专用位置；两端有配套铜鼻子、长度≥10米、直径25mm2接地线1根；长度≥600mm、直径≥16mm一端尖锐、一端有鱼尾螺丝的接地桩1根。
7、在不适用发电机组的情况下，便携式轴流潜水泵可采用市电，配置市电输入接口。同时机组预留有AC220V、AC380V输出接口，方便施工用电。

4

便携式轴流潜水泵

便携式轴流潜水泵

1、配置便携式轴流潜水泵4台，单台每小时排量400m³/h，保证整体抽排能力。
2、泵体采用轻质304不锈钢材质，干式复合电机，叶轮采用耐腐蚀材料一体成型，采用304不锈钢材质，配不锈钢滤网防止垃圾堵塞，单泵重量35千克。
3、单台便携式潜水泵，扬程8m时，流量400m³/h，功率18.5kw,抽排水深0.25米,潜水深度22m。
4、泵直径293mm，长度650mm，泵体装有提手，方便单人搬运。
5、泵安装20m潜水电缆，另增配一段30m延长电缆，电缆之间使用IP67以上防水接头（总长度50米，带快速连接防水插头）
6、配置16条20米长DN200排水软管且配置与软管配套的专用快速水带接头和卡箍，方便操作

轴流潜水泵控制柜

1、每台水泵配有单独的控制系统，控制系统有可视化操作界面，实时监测运行参数，带有漏电、电流过载、缺相、过压、欠压、过频、欠频、电机过热等保护；能单独控制每台水泵。
2、每个电控柜设置2路防水等级IP67以上的快插输出口。
3、每个电控柜设置一个可视观察窗口且配置锁具
4、控制柜采用防水帽檐和4角滑动万向轮、便携提手及嵌入式快速安装设计。

出水水带

每台便携潜水泵配排水管80m（20m/根排水管4根,耐压值0.9MPA），材料为合成纤维长轴编织，合成纤维，内外附涂耐磨防水树脂，**须耐磨防穿刺，可折叠式卷起，所有排水管之间均配有轻便钢制快接接口，操作方便；不锈钢卡箍有蝴蝶螺母紧固装置；

5

支撑系统

1、车辆底盘安装4只液压支撑腿（前、后各2支）。
2、单缸静载荷6吨，加装双向液压锁

6

灯具及警示标志

1、内部照明：直交流双路照明电源。保证车内光线无死角。
2、外部照明系统：车辆顶部安装升降照明灯1套，遥控操作距离25米，可旋转、仰俯，方便夜间施工，升降高度2.5米，探照灯可以上下左右旋转，水平旋转角度：360°垂直旋转角度：330°，水平、垂直旋转速度：4r/min，防护等级IP66，可遥控和线控两种操作，适应于夜间作业环境。
3、灯具灯头功率150W*2、工作电压:AC220V光通量：22000LM，灯具工作电流：1**。设备工作环境温度：-30°～55，具有66km/h的抗风能力。
4、车辆外部按照国家标准安装信号装置：侧标志灯、反光标志等。

7

消 防

车载配有2只手提式MFZ/ABC4磷酸铵盐干粉灭火器。摆放于车厢尾部，距离箱体后门300mm处，保证快速度拿取。

8

其它要求

附带机组随车工具及底盘随车工具

一

底盘

东风天锦

DFH1180EX8

1

辆

排放标准为国六、配备空调、动力转向液压助力转向、颜色工程黄

二

发电机组

东风康明斯

100kw

1

台

带**消音器、波纹管、电瓶、浮充、控制屏、断路器、底座油箱等

三

静音厢体+排水系统

厢体

6300×2500×2470

1

个

厢体防火，阻燃、防雨，防尘，防锈，降噪，隔震，长期抗震结构，外层强调高，表面处理平整，整车配重合理

1

车辆侧部及尾部围裙

1

套

含工具箱及其他附件箱

2

进风系统

1

套

手动进风铝合金百叶窗

3

排风系统

1

套

手动排风铝合金百叶窗

4

应急照明灯

1

只

位于机组室

5

机组维修门

1

套

含铰链、锁

6

机组右侧观察窗门

1

套

含铰链、锁

7

后侧对开门

1

套

含铰链、锁

8

厢体维护门内置式登车梯

1

套

9

控制屏

1

套

发电机组原配（含机组与控制屏连接电缆线）

10

机组厢体交/直流照明及开关

3

套

设置于机组间、储物间、水泵机组室

11

厢体示廓灯

1

套

前后顶角各2个

12

排烟防雨

1

套

防水可自动开启

13

机组排污/放油口

2

个

置于机组室中

14

机组安装总成

1

套

15

急停开关

2

个

含机组原装

16

车身油漆及广告

1

套

油漆为工程黄

17

接地桩

0.6米

1

个

表面镀锌

18

接地线

10米

1

套

25mm2

19

灭火器

2

只

2KG置于机组室

20

市电输入连接器

220V

1

套

单相

21

倒车影像

1

套

安装于驾驶室

22

机组市电充电器

1

套

机组自带

23

休息室

1

套

24

机组室

1

套

25

储物室

1

套

加开机组检修门

26

水泵线缆

4

套

每台50米，共200米

27

水带、线缆存放货架

2

套

采用仓储专用货柜

28

便携式轴流潜水泵

单台400m³/h

4

套

含浮圈及配套电缆航插，延长电缆线，排水带

29

水泵变频器控制总柜

2

套

控制柜（一控二，每台控制总柜可同时控制二台潜水泵，整车可同时控制4台潜水泵）

30

水泵变频器控制总柜侧开门

2

套

31

排水软管安装位

DN200

16

卷

含配套快接头，置于裙边工具箱内，每卷20米

32

潜水泵专用变频器

4

套

含车内机组至变频控制柜预埋电缆。

四

辅件

1

液压式支撑腿

4

只

每根支腿可承重6吨

2

随机组工具

1

套

机组自带

3

底盘车原厂随车工具

1

套

底盘车自带

4

车辆工具箱

3

套

5

升降照明灯

1

套

2.5米高倒伏式LED灯360度旋转可遥控和手动
