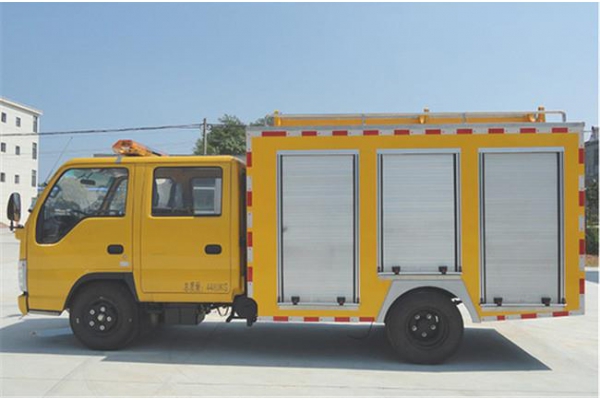

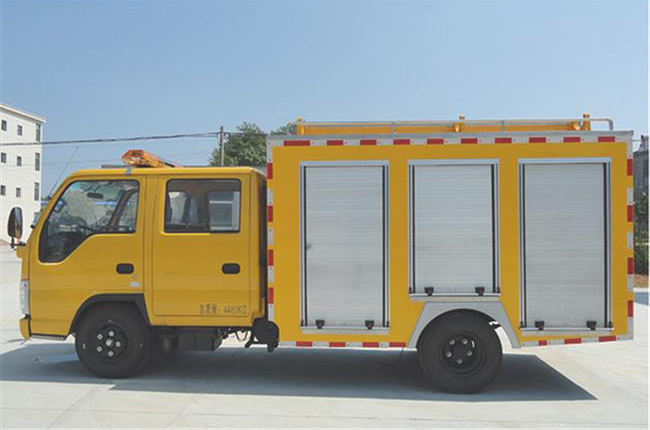

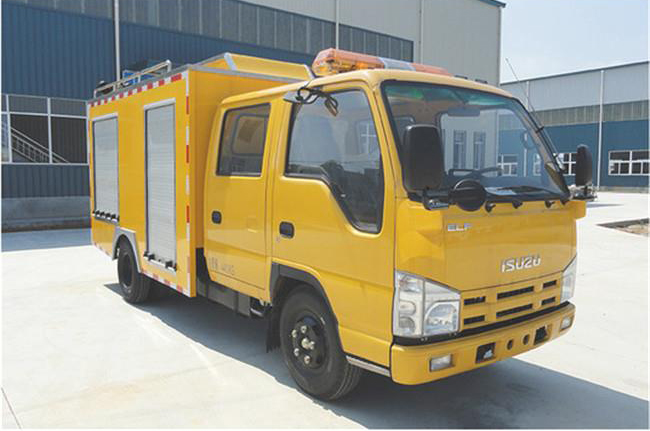

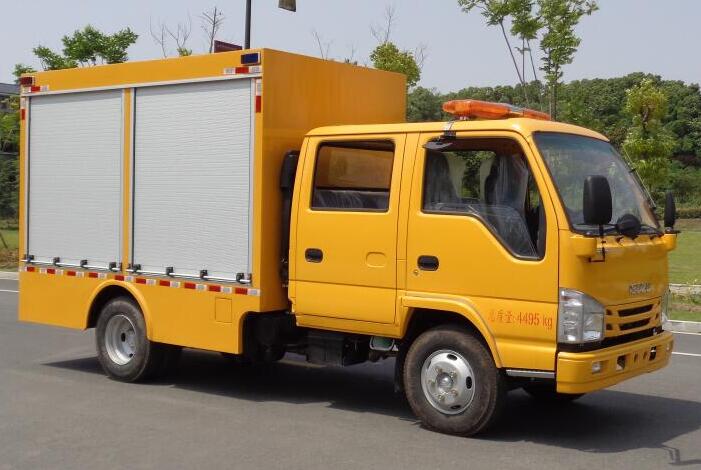

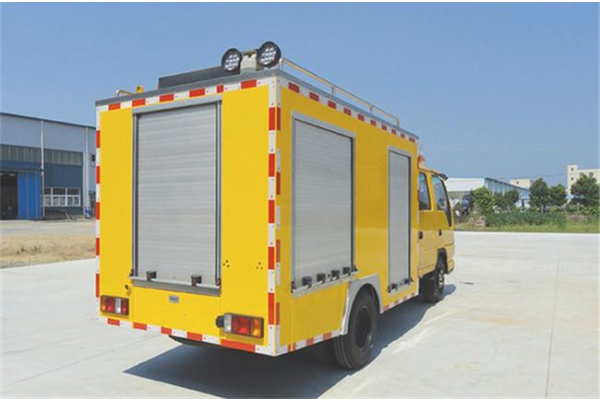

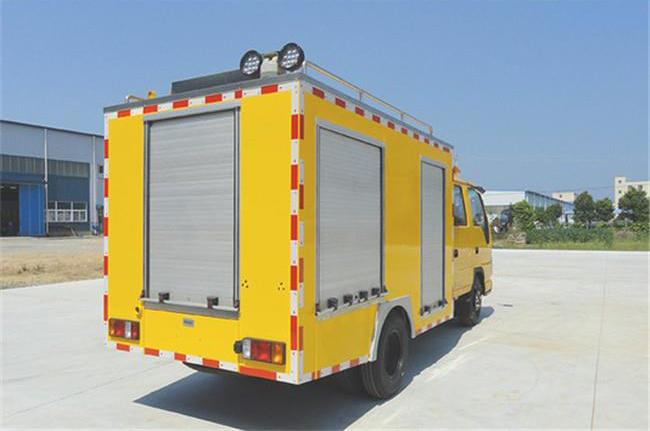

庆铃五十铃双排座抢险救险车(1000方)

整车尺寸

5980×1960,2010×2720,2820,2920mm

箱体尺寸

长4100mm

总质量

4495KG

整备质量

4170KG

燃油种类

柴油

排放标准

GB17691-2018国Ⅵ

钢板弹簧形式和规格

8/6+5

轮胎规格

7.00R16 8PR

轴荷（kg）

1730/2765

轴距

3360mm

高车速

105km/h

排量（ml）

2999

发动机型号

4KH1CN6LB

功率(KW)

88

准乘人数

2+3人

侧防护形式

护栏式

发电机组参数

详见主要性能参数

潜水泵参数

详见潜水泵检测报告

1

车辆

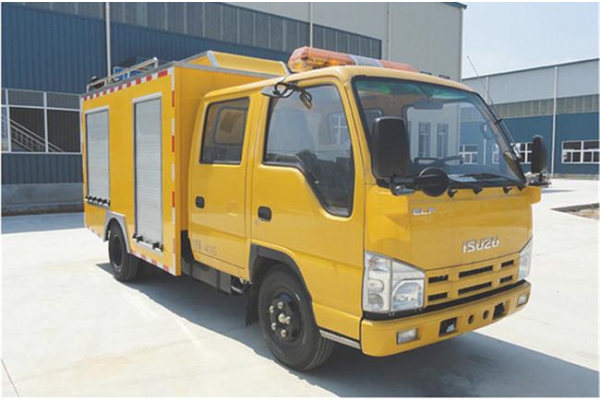

1、底盘采用庆铃五十铃双排底盘：QL1040BUHWY，发动机型号:4KH1CN6LB ，发动机功率：88kw，燃油类别: 柴油。 排放标准： GB17691-2018国Ⅵ。
2、整车总质量：4495KG,轴距3360mm,上蓝牌。

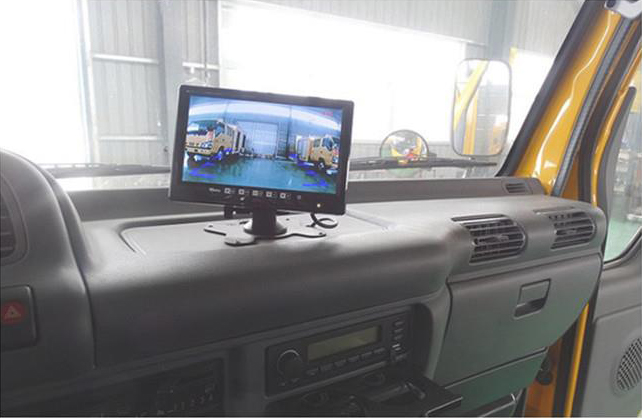

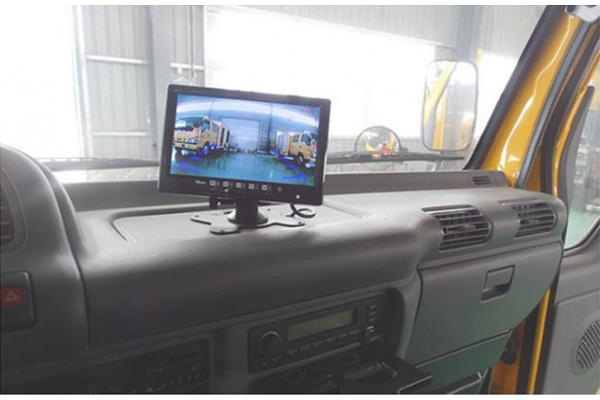

3、驾驶室配空调、助力转向、倒车影像。
4、驾驶室顶部装有工程警灯。
5、整车颜色工程黄。
6、车辆有公信部公告,能在采购地合法上牌。

2

车厢

1、厢体外形长：4100mm。
2、厢体：具备运输、防雨、防火、阻燃、防尘、防锈、降燥，隔震、长期抗震结构。外部钢材为优质冷轧钢板，表面处理平整，内衬优质冷轧钢板折弯骨架，强度牢固，配重合理。
3、厢体一体化钢体结构设计, 顶部平坦。厢体采用骨架式夹层形式，外蒙皮采用厚1.5mm优质防锈处理的汽车专用冷轧钢板，中间骨架采用防锈处理后的钢管焊接，顶层、侧围内、外层之间填充长时间使用对人体无害的防火阻燃环保吸音棉，外层铺盖一层阻燃金属布，内饰采用0.8mm厚网孔板。底板采用钢结构底框架,上表面铺厚2mm花纹钢板。

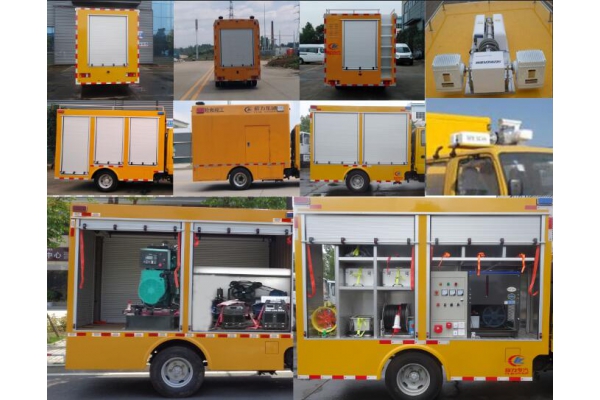

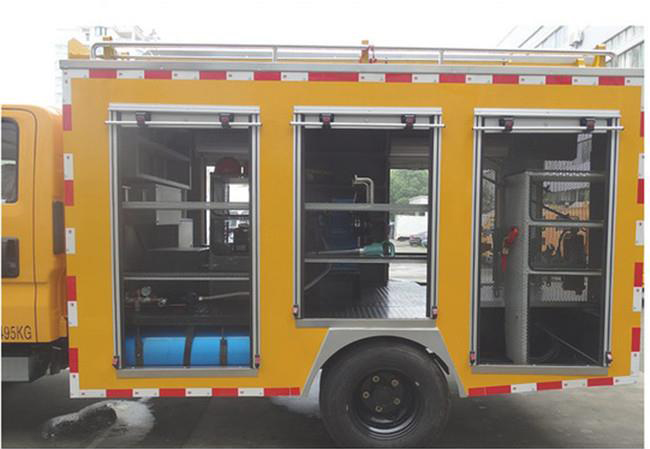

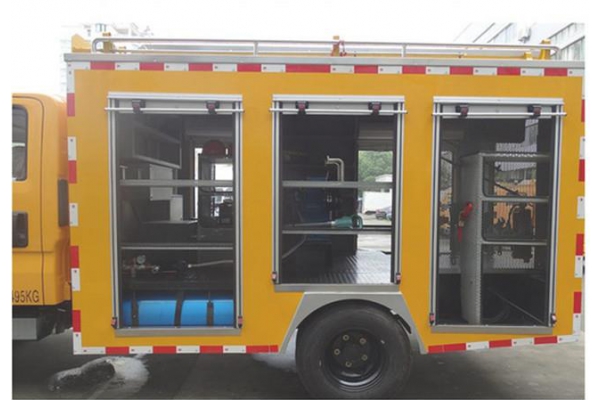

4、车辆厢体采用整体包覆式，厢体两侧下部为护栏结构,全封闭式结构，顶部平坦，尾部有转向灯、刹车灯、尾灯、雾灯，箱体表面光滑平整。车厢前部为机组室，机组室二侧各设置机组检修门一个，车厢后部为水泵控制室，后门为双开门，门下设置一套隐藏式推拉梯，方便客户从后门进入车厢内部。
5、车厢尾部配置标准储物货架让出水带、加长电缆等附件存放有序、互不干涉，让紧急排水抢险变得更加快捷、有效。
6、厢体喷漆：工程黄，与车头同一颜色；
7、厢体的使用寿命达10年以上。

3

移动电源系统

1、发电机组采用东风康明斯，排放标准:国三，额定输出功率：60KW，满足水泵及整车设备电力需求。
2、系统三相四线制，额定电压线电压380V±10%，相电压220V±10%；调速/级别：电子/G2级，高精度电子调速系统。
3、机组油箱容积可满足发电机组持续8-9小时使用
4、与水泵控制柜数量相等的额定输出接口（额定电压、电流与水泵匹配）
5、采用智能控制系统，集中控制 ，带机组控制屏，中文界面，可显示水温、油压、速度、电流、电压等，具有自动障碍保护功能，选用优质电气元件，性能稳定，箱体尾部配置接地防护装置，安全可靠
6、车辆上有存放接地线及接地桩的专用位置；两端有配套铜鼻子、长度≥10米、直径25mm2接地线1根；长度≥600mm、直径≥16mm一端尖锐、一端有鱼尾螺丝的接地桩1根。
7、在不适用发电机组的情况下，便携式轴流潜水泵可采用市电，配置市电输入接口。同时机组预留有AC220V、AC380V输出接口，方便施工用电。

4

便携式轴流潜水泵

便携式轴流潜水泵

1、配置便携式轴流潜水泵2台，单台每小时排量500m³/h，保证整体抽排能力。
2、泵体采用轻质304不锈钢材质，干式复合电机，叶轮采用耐腐蚀材料一体成型，采用304不锈钢材质，配不锈钢滤网防止垃圾堵塞。
3、单台便携式潜水泵，扬程10m，流量500m³/h，功率：22kw，单泵重量：38KG。
4、每台泵安装20m潜水电缆，另增配一段20m延长电缆，电缆之间使用IP67以上防水接头（单泵总长度40米，带快速连接防水插头），整车配80m。

轴流潜水泵控制柜

1、配备一套控制柜，可同时控制二台潜水泵（一控二控制柜），每台水泵配有单独的控制系统，控制系统有可视化操作界面，实时监测运行参数，带有漏电、电流过载、缺相、过压、欠压、过频、欠频、电机过热等保护；能单独控制每台水泵。
2、电控柜设置2路防水等级IP67以上的快插输出口。
3、电控柜设置一个可视观察窗口且配置锁具
4、控制柜采用防水帽檐和4角滑动万向轮、便携提手及嵌入式快速安装设计。

出水水带

每台便携潜水泵配DN250排水带100m（20m/根排水管5根,耐压值0.9MPA），整车共配排水带200m，材料为合成纤维长轴编织，内外附涂耐磨防水树脂，**须耐磨防穿刺，可折叠式卷起，所有排水管之间均配有轻便钢制快接接口，操作方便；不锈钢卡箍有蝴蝶螺母紧固装置；

5

支撑系统

1、车辆底盘安装4只液压支撑腿（前、后各2支）。
2、单缸静载荷3吨，加装双向液压锁

6

灯具及警示标志

1、内部照明：直交流双路照明电源。保证车内光线无死角。
2、外部照明系统：车辆顶部安装工程警灯1套。
3、车辆外部按照国家标准安装信号装置：前、后廓灯、侧标志灯、反光标志等。

7

消 防

车载配有2只手提式MFZ/ABC4磷酸铵盐干粉灭火器。摆放于车厢尾部，距离箱体后门300mm处，保证快速度拿取。

8

其它要求

附带机组随车工具及底盘随车工具

一

底盘

庆铃五十铃双排

QL1040BUHWY

1

辆

排放标准为国六、配备空调、动力转向液压助力转向、颜色工程黄

二

发电机组

东风康明斯

60kw
排放标准：国三

1

台

带**消音器、波纹管、电瓶、浮充、控制屏、断路器、底座油箱等

三

静音厢体+排水系统

厢体

长4100mm

1

个

厢体防火，阻燃、防雨，防尘，防锈，降噪，隔震，长期抗震结构，外层强调高，表面处理平整，整车配重合理

1

车辆侧部及尾部护栏

1

套

2

进风系统

1

套

手动进风铝合金百叶窗

3

排风系统

1

套

手动排风铝合金百叶窗

4

应急照明灯

1

只

位于机组室

5

机组维修门

2

套

含铰链、锁

6

机组右侧观察窗门

1

套

含铰链、锁

7

后侧对开门

1

套

含铰链、锁

8

控制屏

1

套

发电机组原配（含机组与控制屏连接电缆线）

9

机组厢体交/直流照明及开关

3

套

设置于机组间、储物间、水泵控制室

10

厢体示廓灯

1

套

前后顶角各2个

11

排烟防雨

1

套

防水可自动开启

12

机组排污/放油口

2

个

置于机组室中

13

机组安装总成

1

套

14

急停开关

2

个

含机组原装

15

车身油漆及广告

1

套

油漆为工程黄

16

接地桩

0.6米

1

个

表面镀锌

17

接地线

10米

1

套

25mm2

18

灭火器

2

只

2KG置于机组室

19

市电输入连接器

220V

1

套

单相

20

倒车影像

1

套

安装于驾驶室

21

机组市电充电器

1

套

机组自带

22

机组室

1

套

23

水泵线缆

80

米

每台泵上带20米电缆，另增配一根20米延长电缆。

24

水带、线缆存放货架

1

套

25

便携式轴流潜水泵

单台500m³/h

2

套

含浮圈及配套电缆航插，

26

水泵变频器控制总柜

1

套

控制柜（一控二，每台控制总柜可同时控制二台潜水泵）

27

潜水泵专用变频器

2

套

含车内机组至变频控制柜预埋电缆。

28

排水软管

DN250

200

米

20米/卷 共10卷

29

钢制快接

DN250

8

套

四

辅件

1

液压式支撑腿

4

只

每根支腿可承重3吨

2

工程警示灯

1

套

3

随机组工具

1

套

机组自带

4

底盘车原厂随车工具

1

套

底盘车自带

5

车辆工具箱

3

套
